概述

HrtStor 虚拟磁带库（VTL）产品利用磁盘阵列来虚拟物理磁带库，其实现对于主机端透明，主机端看到的就是真实的物理磁带库，因此 VTL 可以直接跟用户环境中现有或者陈旧的备份软件无缝结合，在很大程度上替代物理磁带库。VTL 技术是数据备份领域的新兴技术，具备性能高、故障率低、可靠性高、成本投入低以及运营成本低等多项优势。

产品特征

稳定性

HrtStor VTL 基于成熟稳定的 Linux 内核，各种驱动程序均采用原厂最新更新的版本，在RAID管理以及算法方面更是具有多年的积累。系统介质只有在系统配置发生改变的时候才会进行写入，正常情况下都处于只读状态，这种设计可以避免由于系统盘 Flash 写入次数限制而导致的系统失效问题。

兼容性

HrtStor VTL 可以模拟各大主流物理磁带库厂商的主流型号，同时可以跟市面上流行的各大主流备份软件厂商的备份无缝对接。

HrtStor VTL 模拟的磁带库可以在多种操作系统下使用：Windows/Linux/Mac

全面性

HrtStor VTL 功 能 全 面 。 有 些 友 商 仅 支 持 磁 带 模 拟 ， 而 HrtStor VTL 同 时 还 支 持NAS/IPSAN/FCSAN 功能，可以作为统一存储使用。

高效性

HrtStor VTL 支持数据压缩以及重复数据删除。用户数据可以被成倍的压缩或者减小之后存入磁盘，从而使得用户需要购买的存储容量大大减小，降低了用户的购买成本。

主机接口与协议

1） 千兆/万兆网络主机接口，协议为 iSCSI。

2） 2/4/8Gb  光纤，协议为 FC 协议。

无论采用哪种接口和协议，虚拟带库和磁带在主机端均作为标准的磁带设备出现，备份软件可以直接使用。

管理方式

HrtStor VTL 可以提供五种对存储系统的管理方式：

1） 通过浏览器进行管理，支持 ie5~9，firefox，chrome，safari，opera，可以进行几乎所有的操作。支持简体中文/繁体中文/英文，并可进行扩展。

2） 通过 COM 口进行管理，可以进行网络设置，开关机等功能

3） 通过显示器和键盘进行管理，可以进行网络设置，开关机等功能

4） 通过 telnet 登录进行管理，可以进行网络设置，开关机等功能

5） 通过 LCD 面板进行管理（需要硬件配合），可以进行开关机，网络设置等操作以及环控显示（风扇转速、温度），报警等

磁带管理

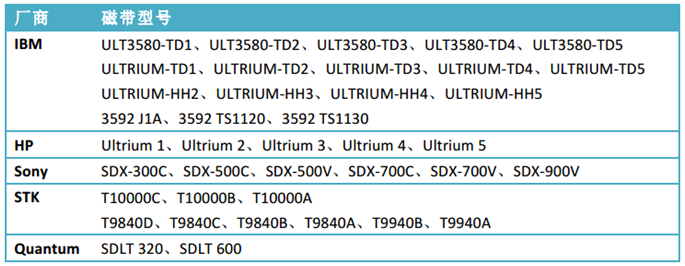

HrtStor VTL 目前支持模拟以下类型的磁带库：

可以看到 HrtStor VTL 支持模拟不同厂商的 LTO1、LTO2、LTO3、LTO4、LTO5、SDLT 等各种主流类型的磁带设备。

用户可以自由选择虚拟磁带的型号、容量（建议使用默认容量），可以选择创建数据型磁带、WORM（只写一次可读多次）型磁带、清洗带三种不同类型的磁带。

支持从实际环境考虑选择磁带的压缩方式，不同的压缩方式对应不同的压缩率和压缩速度，HrtStor VTL 提供  1-9  这 9 个级别的压缩方式选择，1 为压缩速度最快（压缩率最低），9为压缩率最高（压缩速度最慢）。 支持在磁带管理界面中显示磁带的实际可用容量和当前磁带在哪个虚拟磁带库中。

磁带库管理

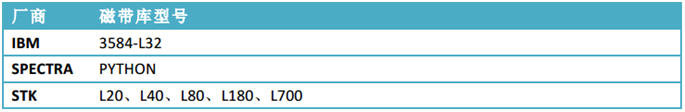

HrtStor VTL 目前支持模拟以下类型的磁带库：

用户可以自由选择虚拟磁带库的型号，并可以更改机械手、媒体访问接口、驱动器、磁带插槽数量等磁带库配置（建议使用默认的配置）。 支持和物理磁带库类似的将已经建立的虚拟磁带插入指定位置的磁带插槽操作，同样如果需要更换磁带，可以将磁带从指定位置的插槽上移除，并插入新的磁带。 支持在磁带库管理界面中显示当前实时的磁带插槽列表和实时的驱动器列表，这样可以显示哪些磁带在插槽中，哪些磁带已经被装载到对应的驱动器中。 大多数备份软件都可以兼容 HrtStorVTL 模拟的磁带库，对于通过 iSCSI 或者 FC 方式导出到客户端的磁带库，备份软件一般都可以实现自动装载磁带库中的磁带到驱动器中的操作。 另外对于一些没有自动装载磁带功能的备份软件（例如：Windows 系统自带的 ntbackup备份软件），HrtStorVTL 也提供了手工从磁带插槽装载磁带到驱动器和从驱动器卸载磁带到磁带插槽的操作，这样 HrtStorVTL 可以为各种备份软件提供更好的兼容性。

RAID管理

HrtStor VTL 有两种方式进行 RAID 的管理：

1） 对于各种 SATA/SAS  HBA，以及主板上的 SATA/SAS  controller，可以通过 HrtStorVTL自带的 RAID 管理界面进行管理。支持 RAID  0,1,5,6,JBOD 等阵列类型，支持全局热备，初始化和重建的速率可以由用户控制以便适应不同的读写强度。

2） 对于市面上流行的 RAID  controller，如 LSI，3Ware，HighPoint，Areca，Promise 的全系列的 RAID 卡，HrtStor VTL 均自带原厂最新驱动程序和管理程序，可以通过原厂的管理界面对阵列进行管理，这种管理方式保证了 RAID 系统的稳定性。

网络管理

支持静态 IP 地址设置以及 DHCP 动态获取 IP 地址

支持多网卡绑定聚合，实现负载均衡和失效保护

支持静态路由设置，用于不同网卡配置不同网段 IP 地址

可选支持 Chelsio，Intel 等厂家的万兆网卡，用于实现万兆虚拟磁带库

账户管理

支持账户、群组管理

NAS/IPSAN 均可根据账户或者群组设定访问权限

支持 Active Directory，LDAP 等方式整合用户已有账户设置

支持配额管理

存储虚拟化

利用卷组和逻辑卷管理可以实现虚拟化存储，把众多物理卷按照跨区或者带区的方式组织为卷组 一个卷组可以划分为多个逻辑卷，每个逻辑卷可以指定是 NAS 卷、SAN 卷或者 Cache卷。 NAS 卷可以支持多种访问模式下使用对应的高效文件系统 SAN 卷可以用于 iSCSI target 和 FC target

日志及通知功能

完善的日志功能，包括各种操作的记录，分为 Information，Warning，Error 三种级别 ；

可以选择多种级别设置邮件通知，当发生相应级别事件的时候进行邮件通知 ；

配合 RAID 卡或者其他硬件在硬盘失效的时候可以通过蜂鸣器示警，在机箱背板上控制硬盘失效 LED 亮灭；

配合 HrtStor SN100，用户可以在 VTL 出现问题的时候及时通过短信发送到指定的管理员手机上；

数据加密

当存储的数据为敏感数据时，有必要对数据进行加密；

不同于其他的文件级别加密的方式，HrtStor VTL 实现的是块级别的加密；

加密之后，即使所有硬盘被盗，也无法在另外的设备上读取原有数据，从而最大程度的保护用户数据的安全；

数据压缩

用户现场大量的数据是未经压缩的，特别是一些文本文件，可执行程序，办公文档等，这些数据可以在压缩之后才存入磁带中，从而大幅减少实际需要的存储容量。

数据诊断工具

HrtStorVTL 在运行过程中对系统中重要设备进行实时监控，可以实时监控 CPU、内存、网卡等设备的使用率，可以实时监控 CPU 温度，风扇转速等环境相关信息，并在超过设定阀值时通过蜂鸣器以及 Email 等方式报警。这些实时监控信息都可以在 Web 页面上获得直观的显示。

系统后台还内置了一个辅助工具，用户通过 SSH 或者 Telnet 方式登录之后可以运行各种命令对系统内各种详细信息进行查看，这些命令可以用于查看系统内部日志、分析磁盘状态、分析性能瓶颈等诸多功能；

CacheACC缓存加速模块

HrtStorVTL 系统中的 CacheAcc 缓存加速模块可以使用高速块设备（如 SSD 固态盘、NVRAM等）作为阵列的缓冲，利用高效率的 Cache 算法，大幅提高阵列的随机读写能力。该模块可以在线动态增减 SSD Cache，还支持 SSD 健康状况监测，对于需要更换的 SSD 可以提前预警，并且在用户设置的 SSD 生命警戒线的时候，在线停止 CacheAcc，避免出现数据损坏；

该模块在 VTL 具有大量客户端需要备份的时候可以显著提高虚拟磁带库的备份速度；

超大逻辑卷容量

HrtStor VTL的NAS和ISCSI的逻辑卷都可以支持超过 16TB 的容量，在目前的硬件条件下几乎没有上限，这两种逻辑卷的大小仅仅受限于使用这两种服务的用户端的操作系统或者文件系统。
